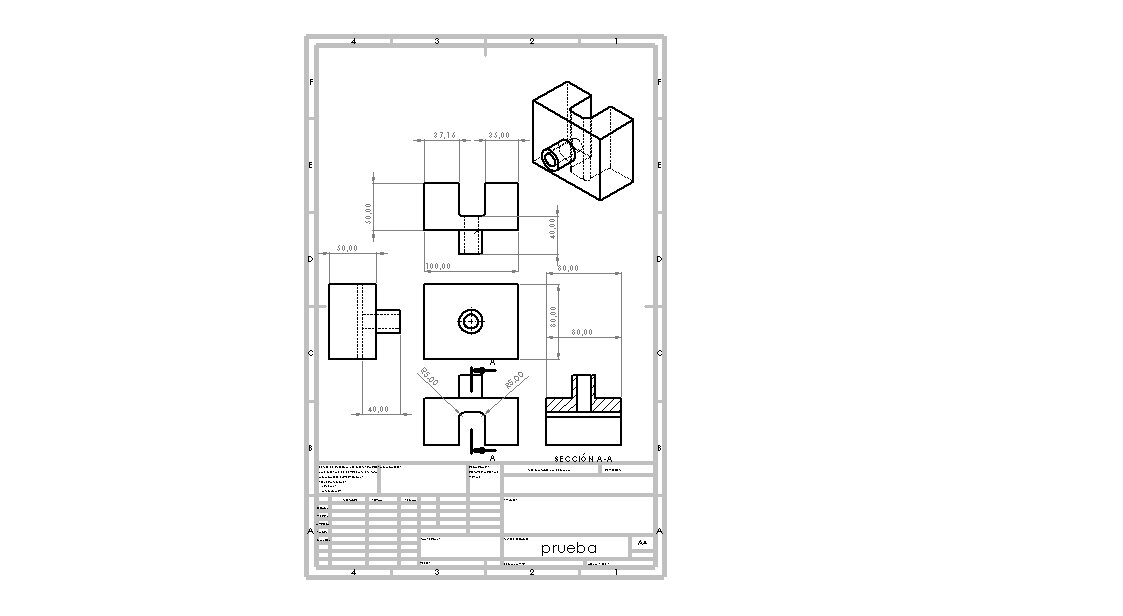

Cotas, achurado y vistasVersion en ligne Dibujo técnico par María Alejandra Pérez urieles 1 Cota duplicada 2 Cota duplicada en la parte derecha, pista: 80mm 3 cota pegada al isometrico 4 Cota que se intersecta con otra 5 Sección desalineada y achurado no definido 6 No tiene la inclinación estándar de 45°(achurado) 7 Vista innecesaria 8 Sin cota Explicación 1 Cotas duplicadas / redundantes 2 Cotas duplicadas / redundantes 4 líneas de cota se cruzan 5 La línea de corte está, pero la sección, pero no está correctamente alineada y no muestra claramente el material o el corte (achurado). 8 Parte sin acotar.
