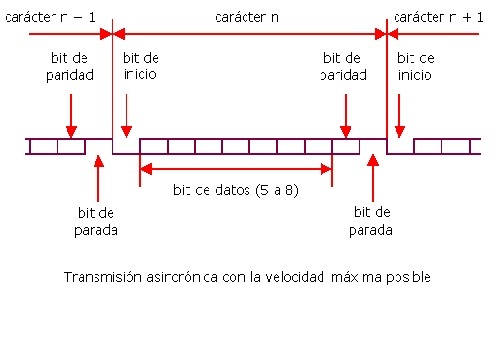

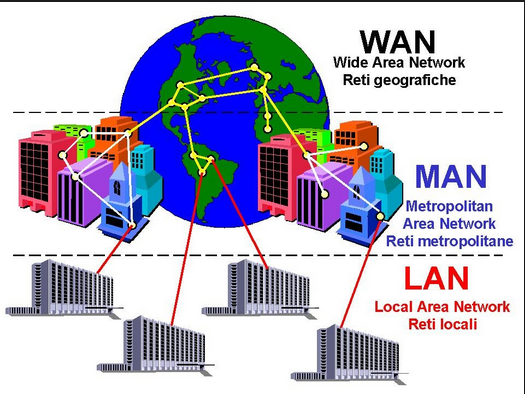

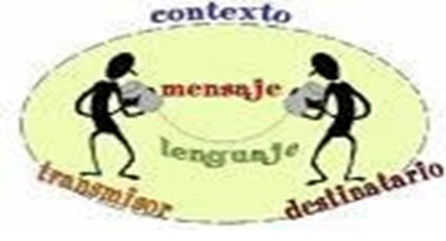

UNIDAD 1 REDESVersion en ligne Analizar una red de computadores para identificar sus componentes físicos y lógicos además de sus aplicaciones genéricas Transmisión de Información. par Ana Laura Jaramillo González 1 INTRODUCCIÓN UNIDAD 1 REDES Analizar una red de computadores para identificar sus componentes físicos y lógicos además de sus aplicaciones genéricas Transmisión de Información. 2 OBJETIVO Diseñar y construir una red de computadoras a partir de las bases técnicas, métodos y herramientas relacionadas al funcionamiento de las redes de computo 3 TRANSMISIÓN DE INFORMACIÓN Transmisión de Información Los sistemas de transmisión de datos y las redes de ordenadores se fundamentan por un lado en los sistemas informáticos y por otro en los sistemas de transmisión de la información. 4 PROCESO DE COMUNICACIÓN Un sistema de comunicación es un sistema que transmite información desde un lugar (emisor) a otro lugar (receptor). 5 CONCEPTO DE RED Una red de área local (LAN) consiste de varias computadoras y periféricos unidos por un cable en una área limitada, como un departamento de una compañía o en un mismo edificio. 6 COMPONENTES DE UNA RED 7 ASINCRONA Asíncrona. Transmisión de datos en la que cada carácter es una unidad autocontenida con sus propios bits de comienzo y final, y los intervalos entre caracteres pueden no ser uniformes. Los Protocolos Asíncronos son Kermit, XModem, Ymodem y ZModem. 8 ASINCRONA 9 SINCRONA Síncrona. Se utilizan canales separados de reloj, o bien, códigos autosíncronos. En éstos se suprimen señales intermitentes de arranque/parada. Se envían códigos desde la estación transmisora hacia la receptora para establecer sincronización, y luego se transmiten los datos en flujos continuos. 10 SINCRONA 11 SEÑALES ANALÓGICAS Las señales analógicas tienen un valor que varia continuamente en función del tiempo 12 SEÑALES ANALÓGICAS 13 SEÑALES DIGITALES Las señales digitales tienen una amplitud fija, aunque el ancho de sus pulsos, T y frecuencia se pueden modificar. 14 SEÑALES DIGITALES 15 CODIFICACIÓN • Codificación significa convertir los 1 y los 0 en algo real y físico, tal como: – Un impulso eléctrico en un cable – Un impulso luminoso en una fibra óptica – Un impulso de ondas electromagnéticas en el espacio. • Dos métodos para lograr esto son: – Manchester NRZ (non-return to zero) 16 ESQUEMA DE CODIFICACIÓN 17 MODULACIÓN Es la operación mediante la cual ciertas características de una onda denominada portadora, se modifican en función de una señal moduladora, que contiene información a efecto de ser transmitida. La modulación es necesaria cuando las señales digitales producidas por las computadoras, deben transmitirse por redes de comunicaciones de características analógicas. 18 FRECUENCIA MODULADA Técnica de transmisión de comunicaciones que modula una señal de datos en una frecuencia portadora fija, modificando (modulando) la frecuencia portadora. Esta técnica se usa en modems asíncronos operando hasta 1200 bps. 19 FRECUENCIA MODULADA 20 AMPLITUD MODULADA Técnica de transmisión que combina los datos en una onda portadora, variando la amplitud de ésta. Esta técnica no se usa por los modems debido a las características de las líneas telefónicas. 21 AMPLITUD MODULADA 22 MODULACIÓN DE FASE Este método transmite información binaria de acuerdo con el ángulo de fase de la señal portadora 23 MODULACIÓN DE FASE 24 MEDIOS DE TRANSMISIÓN 25 GRACIAS POR SU ATENCIÓN
