Hacer un cable de red ethernet RJ45
1
¿Cuál es el esquema de conexión más utilizado actualmente para los cables de red UTP?
2
¿Cuál es el orden correcto de los cables, de izquierda a derecha, para la conexión directa?
3
¿Qué longitud de la funda o cubierta exterior se recomienda quitar para poder ordenar los pares de cables con facilidad?
4
¿Qué herramientas elegirías de las siguientes para quitar el cable exterior que cubre los pares trenzados? (Nota: hay más de una respuesta correcta).
Selecciona una o varias respuestas
5
Para seguir el orden de colores correcto, ¿cómo se debe sujetar el conector RJ45?
6
Es recomendable usar una herramienta como un destornillador para tensar y alisar los conductores del cable de red. Es un paso que facilita mucho la instalación.
7
Una vez que los cables están ordenados, ¿a qué longitud aproximada se deben cortar antes de introducirlos en el conector?
8
¿Qué dos cosas cruciales se deben comprobar visualmente antes de realizar el crimpado?
9
Se recomienda empujar la funda del cable hacia dentro del conector justo en el momento de apretar la crimpadora.
10

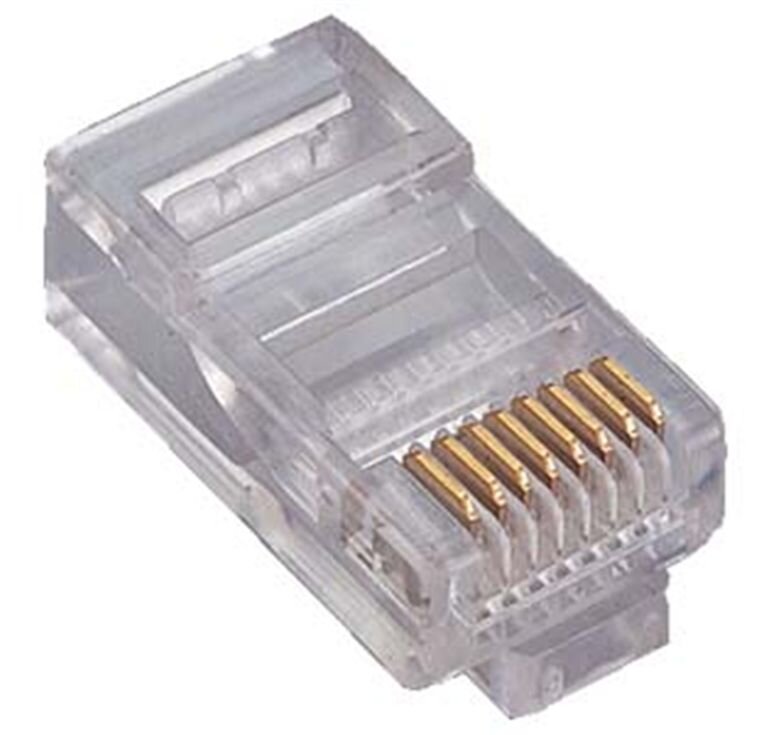

Selecciona el conector RJ45
11

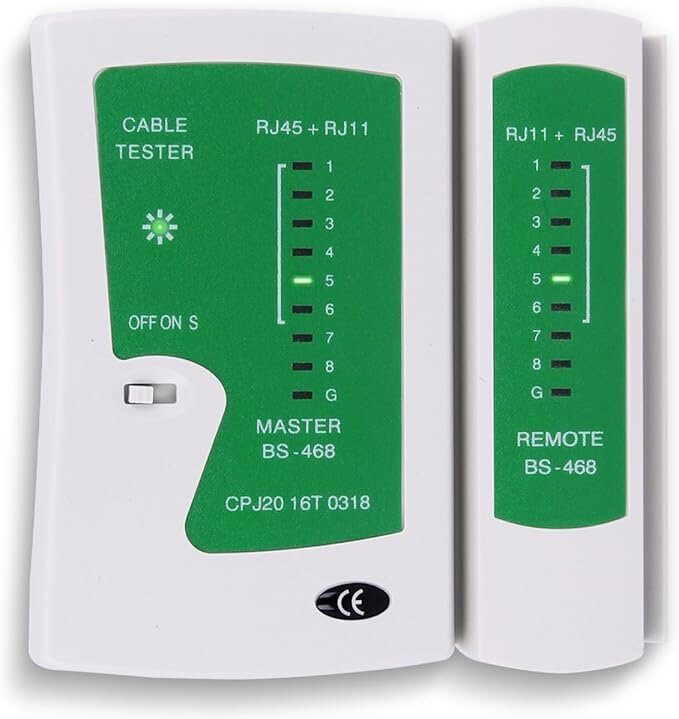

Selecciona el tester o comprobador de cables de red ethernet.
12

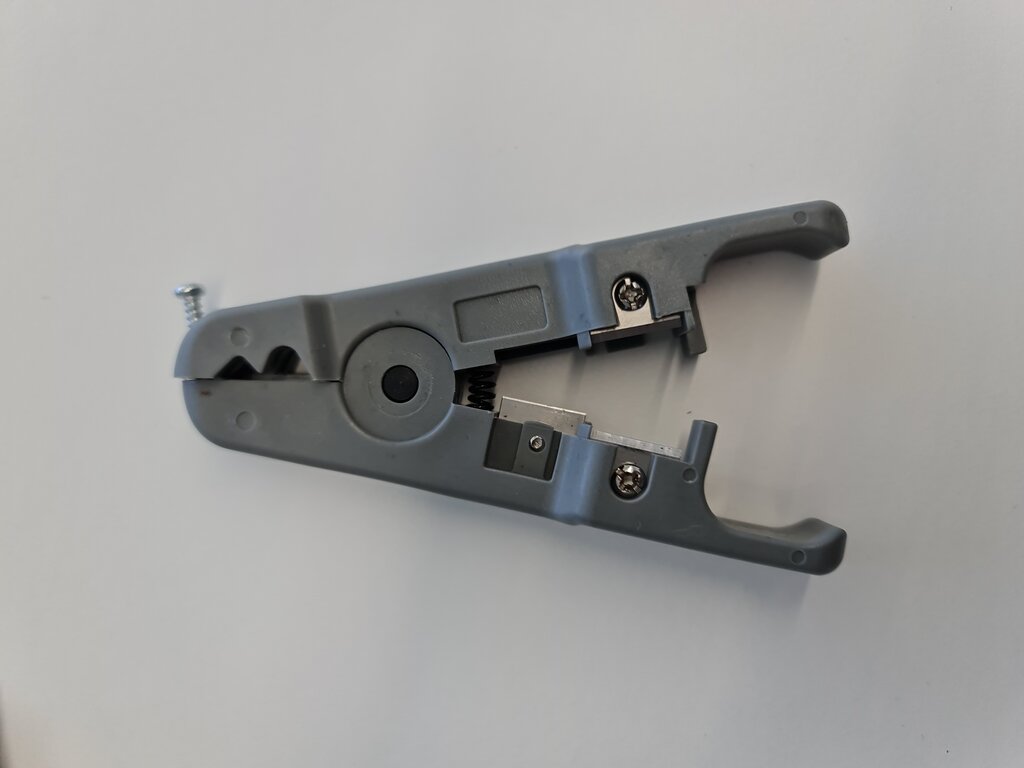

¿Cómo se llama la herramienta que se muestra en la imagen?
13
¿Cuántos pines tiene el cable de red RJ-45?
14
¿Cuántos pares cruzados tiene el cable de red RJ-45?
15
Además de un tester de red, ¿qué otra herramienta se puede usar para comprobar si el cable funciona correctamente?
16
Al usar un multímetro para probar el cable, ¿cómo se debe realizar la prueba de continuidad?
17

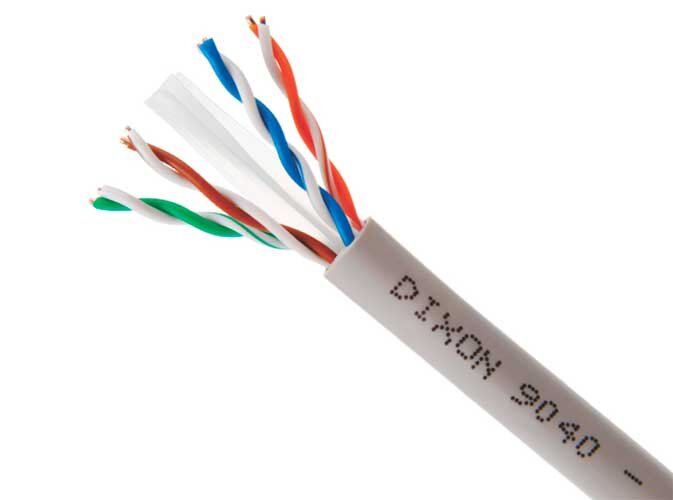

¿Qué tipo y categoría de cable se utiliza como ejemplo en el vídeo?
18
¿Qué herramienta principal utiliza el narrador para pelar la cubierta exterior del cable?
19
¿En qué posición se debe introducir el conector RJ45 en la prensa de la crimpadora?
20
Si se usa un multímetro, se debe poner en la escala más alta de ohmios para medir la resistencia.
21

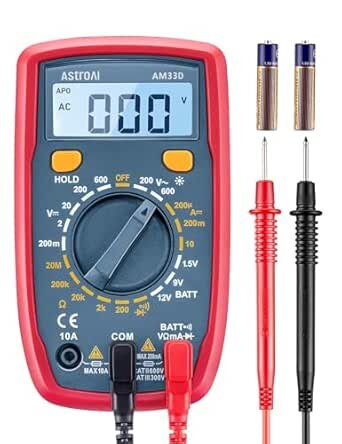

Selecciona el multímetro de las siguientes herramientas:
Explicación
El cable directo se utiliza típicamente para conectar dispositivos de diferente tipo o capa, como una computadora a un router o un PC a un switch.
Entre 4 y 5 centímetros es la medida recomendable para tener espacio suficiente para manipular y alinear los ocho hilos conductores cómodamente.
Cuando se habla del orden del cableado (la secuencia de Pin 1 a Pin 8, que para la conexión directa es Blanco Naranja... Marrón), se debe asumir una única posición de referencia para el conector:
• Pines Metálicos: Los pines metálicos (los pequeños contactos de cobre) deben estar mirando hacia nosotros o "de frente".
• Pestaña de Seguridad: La pestaña (o clip/pestillo) debe estar hacia detrás o "de espaldas"
El uso de una herramienta, como un destornillador, es una técnica recomendada para la manipulación de los delicados hilos de cobre dentro del cable UTP (Par Trenzado Sin Blindaje).
Este proceso de alisar los cables es como preparar los hilos de una aguja antes de coser: aunque parezca pequeño, es crucial para que todos los hilos entren perfectamente alineados en el estrecho ojo del conector, garantizando así un buen crimpado y una conexión eléctrica óptima.
a longitud de 1.5 cm es el margen necesario para garantizar que, además de que los hilos lleguen a los contactos metálicos, la funda del cable quede sujeta dentro del conector. Esto asegura un corte firme con todos los cables alineados, lo cual es fundamental para una conexión de red fiable.
El corte a 1.5 cm es como dejar suficiente margen en una costura para que la tela quede bien sujeta y no se desgarre con el movimiento. Si el corte fuera de solo 5 mm, la conexión estaría expuesta a fallar al menor tirón.
Es importante que la funda quede sujeta por el crimpado para dar robustez al cable y no se corte con el uso los cables pequeños.
Aprovechando que el conector esté en la prensa, se recomienda que se empuje la funda para asegurarse de que todo llegue al final antes de apretar la crimpadora.
Si se desea probar un cable Ethernet utilizando un multímetro, la fuente indica claramente que debe configurarse de la siguiente manera:
• Se puede poner el multímetro en la función de continuidad.
• Alternativamente, se puede poner en la escala más baja de ohmios (omio).
Por lo tanto, es falso que se deba poner en la escala más alta de ohmios, ya que la escala más alta se usa para medir resistencias muy grandes, no para medir la continuidad de un conductor, que debería tener una resistencia cercana a cero.
|
Please, watch and listen the following carefully. Then, anwer the questions. https://www.youtube.com/watch?v=TcMBFSGVi1c
