1

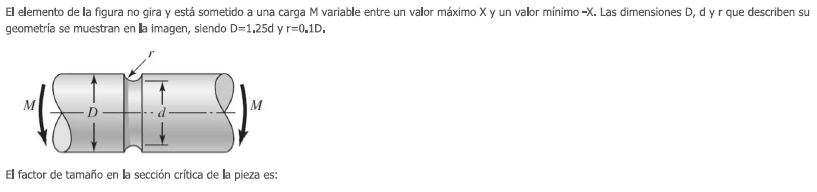

El elemento de la figura no gira y está sometido a una carga M variable entre un valor máximo X y un valor mínimo -X. Las dimensiones D, d y r que describen su geometría se muestran en la imagen, siendo D=1.25d y r=0.1D.
El factor de tamaño en la sección crítica de la pieza es:
2
En un embrague centrifugo de zapatas externas con articulación centrada, la presión máxima
3

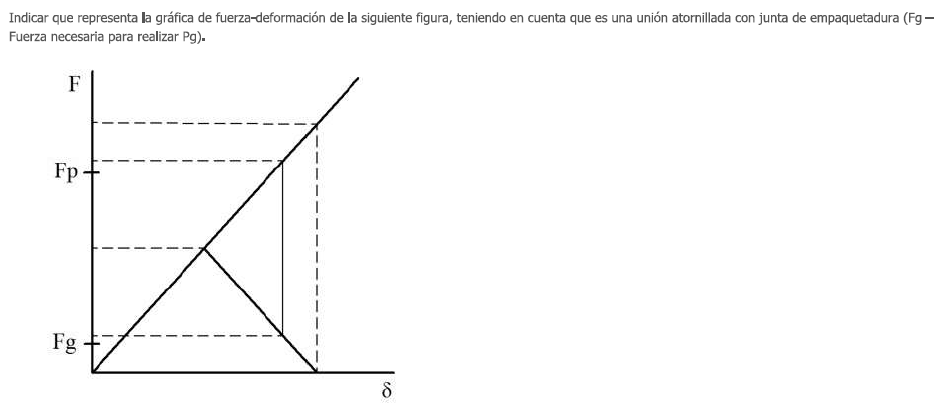

Indicar que representa la gráfica de fuerza-deformación de la siguiente figura, teniendo en cuenta que es una unión atornillada con junta de empaquetadura (Fg - Fuerza necesaria para realizar Pg).
4
En una transmision por cadena a que es debido la marcha agitada e irregular de la misma
5

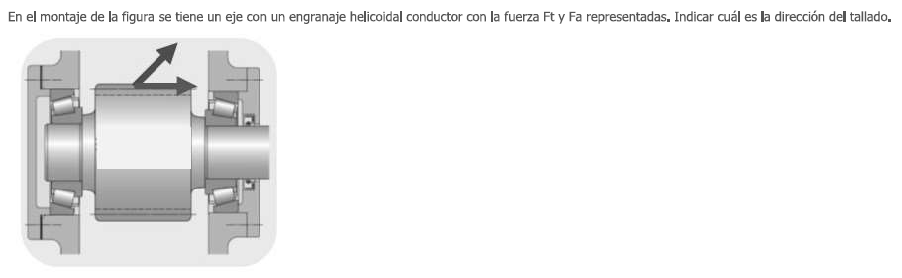

En el montaje de la figura se tiene un eje con un engranaje helicoidal conductor con la fuerza Ft y Fa representadas. Indicar cuál es la dirección del tallado.
6
En una unión atornillada, la deformación tras el apriete, en el perno es de 0.1 mm y en las placas de 0.03 mm. Tras aplicar una carga externa P a una unión atornillada se ha producido una separación de placas de 0.2 mm. y una deformación permanente en el perno de 0.15 mm. Si dejamos de aplicar la carga P, ¿cómo que la unión?
7
En una inspección electromagnética del cable se detectan fallos localizados como
8
Para la solicitación en servicio de encurvamiento en un cable, la estructura más idónea es
9
El balance termico de una transmision de tornillo sin fin, se tiene en cuenta:
10
Para determinar la relacion de viscosidad en la lubricacion de rodamientos, algunos de los datos que tenemos que tener en cuenta son:
11

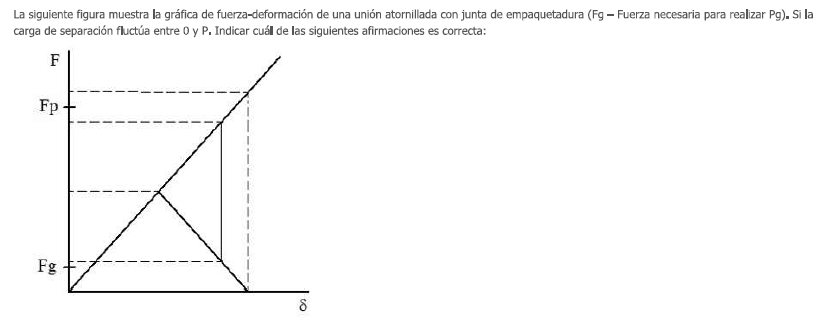

La siguiente figura muestra la gráfica de fuerza-deformación de una unión atornillada con junta de empaquetadura (Fg - Fuerza necesaria para realizar Pg). Si la carga de separación fluctúa entre 0 y P. Indicar cuál de las siguientes afirmaciones es correcta:
12

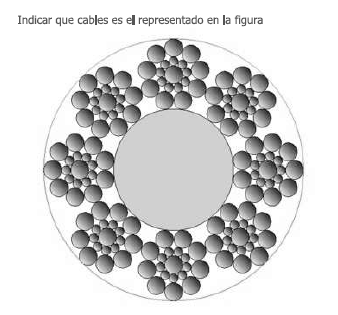

Indicar que cable es el representado en la figura
13

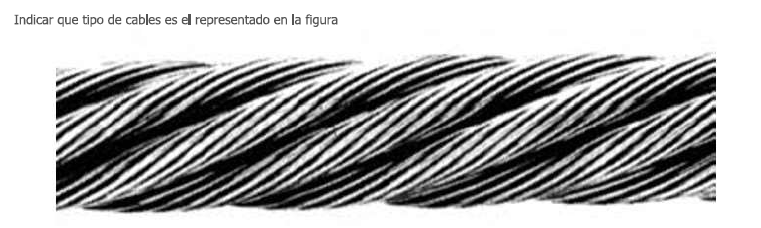

Indicar que tipo de cables es el representado en la figura
14
Cuál de los siguientes casos es el más adecuado para un montaje en "O":
15

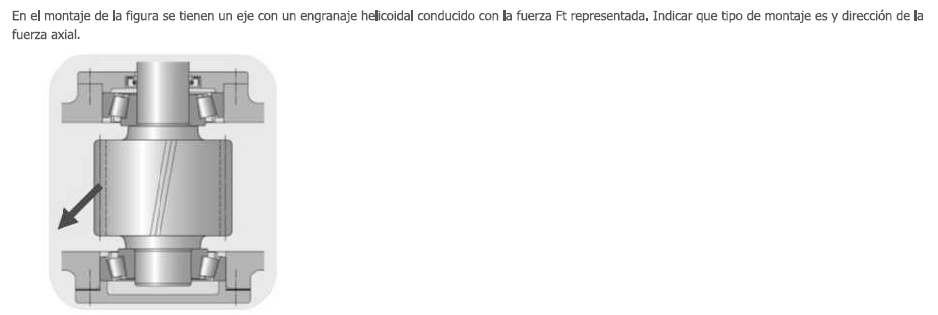

En el montaje de la figura se tienen un eje con un engranaje helicoidal conducido con la fuerza Ft representada. Indicar que tipo de montaje es y dirección de la fuerza axial.
16
La irreversibilidad en un husillo de bolas depende de
17

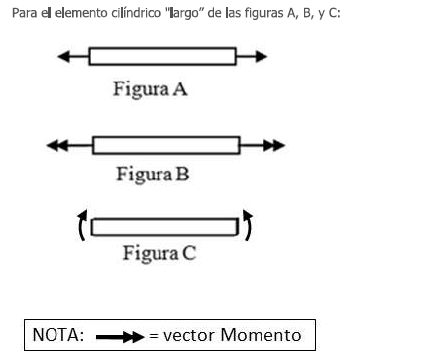

Para el elemento cilíndrico largo de las figuras A b y C
18

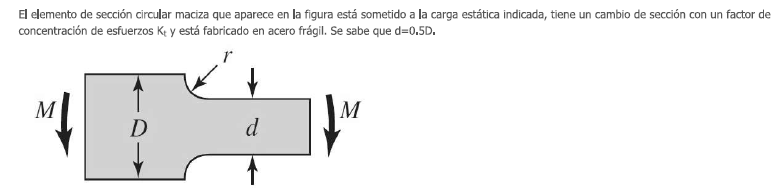

El elemento de sección circular maciza que aparece en la figura está sometido a la carga estática indicada, tiene un cambio de sección con un factor de concentración de esfuerzos Ke y está fabricado en acero frágil. Se sabe que d=0.5D.
19

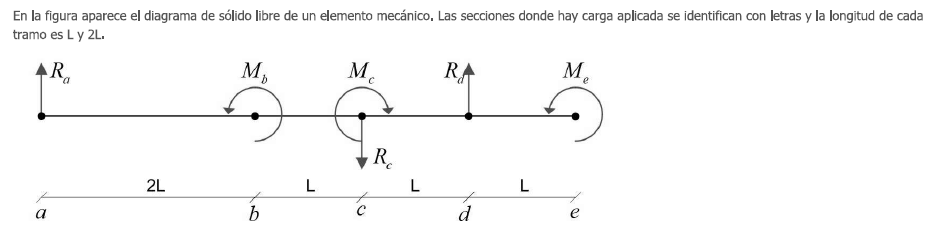

En la figura aparece el diagrama de sólido libre de un elemento mecánico, Las secciones donde hay carga aplicada se identifican con letras y la longitud de cada tramo es L y 2L.
20
El limite de fatiga...
21
Las curvas representan las tensiones obtenidas frente a la deformación en los ensayos de tracción y torsión de un acero dúctil (en azul) y un acero frágil (en rojo).
22

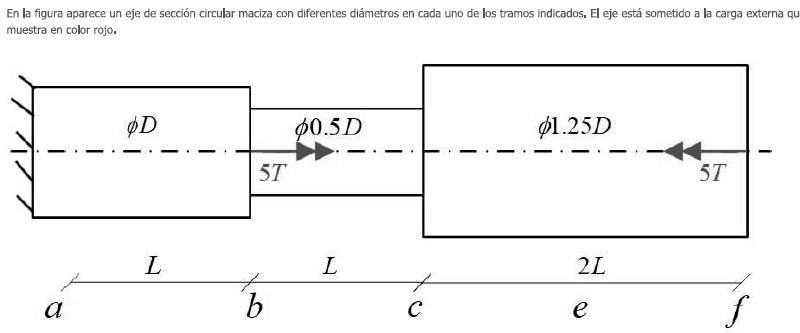

En la figura aparece un eje de sección circular maciza con diferentes diámetros en cada uno de los tramos indicados. El eje está sometido a la carga externa que se muestra en color rojo.
23
El factor de concentración de esfuerzos cuando aparece una discontinuidad geométrica en una pieza trabajando en condiciones de esfuerzos fluctuantes ...
Selecciona una:
24
Se tiene un elemento mecánico fabricado con material frágil y sometido a una combinación de tracción pura y flexión pura a lo largo de toda su longitud.
Las predicciones del factor de seguridad del elemento según los criterios de Mohr y Mohr modificado...
Selecciona una:
25
En un eje apoyado sobre rodamientos giran solidarios un engranaje y una polea que conectan con sus respectivos parejas. En condiciones de diseño en régimen estacionario, deben aplicarse criterios de fatiga...
Selecciona una:
26
En el comportamiento a fatiga de un material en un punto sometido a esfuerzos repetitivos, la vida en ciclos que soporta el material depende...
Selecciona una:
27
Se tiene un elemento mecánico fabricado con material frágil y sometido a torsión pura.
Seleccionar la respuesta correcta:
28
El factor de acabado superficial Ka en aceros al carbono
29
En un punto de un elemento sometido a flexión y tracción alternativas no afectado por concentraciones de esfuerzo, a efectos de fatiga el esfuerzo alterno equivalente se calcula...
30
A efectos de cálculo del factor de tamaño Kb de una pieza cilíndrica maciza...
31
Selecciona la correcta
32
Si se somete a un eje de transmisión a cargas de flexión este se deforma, y su eje longitudinal formará en cada punto un determinado ángulo o con respecto a su posición original:
33
En el diagrama de Haigh, para esfuerzos medios≥ 0,...
34
En una unión atornillada, el apriete inicial se consigue con tres vueltas completas de tuerca. El perno tiene un paso de 1mm. ¿Cuál de las siguientes afirmaciones es correcta?
35
El rendimiento de un husillo de rosca cuadrada depende de
36
Cuál de los siguientes casos es el más adecuado para un montaje en "X":
37
En una inspección electromagnética del cable se detectan fallos localizados como
38
En un sistema de cadena-piñón sabemos que tenemos que tener especial cuidado en la disposición del sistema, teniendo en cuenta que
Explicación
se encuentra en el centro de la zapata.
Una fuerza P externa aplicada en la que no se pierde la estanqueidad y el perno no se puede volver a utilizar
Engranaje helicoidal a derechas
Con una Fi igual a cero y las placas sueltas
Muchos alambres, muchos cordones, alma textil, preformado, cable lang, y aceros de baja resistencia específica.
La potencia y el rendimiento
La velocidad de giro y del lubricante
No es evidente, es necesario conocer el limite de fatiga del perno para poder predecirlo
Ejes biapoyados con cargas en voladizo.
Montaje en "X" y "Ka" hacia la abajo
Ninguna de las anteriores
En la Figura B, el estado tensional de todos los puntos de la superficie exterior del elemento es el mismo, teniendo sólo una componente de esfuerzo tangencial, que está contenida en el plano perpendicular a la dirección de la carga aplicada.
La tension maxima se produce en el cambio de seccion y su valor es: t max = Kt 32M / pi (D) ^3 * 8
...disminuye a medida que aumenta el tamaño de una pieza y empeora su acabado superficial
En el material frágil, las pendientes de las curvas de tracción y torsión en la zona elástica no son iguales y están relacionadas.
Todas las secciones comprendidas entre las secciones b y f están sometidas a una mayor carga interna que el resto de secciones del elemento.
... depende del esfuerzo máximo, la cantidad de material sometido a esfuerzos elevados y el grado de ductilidad y homogeneidad del material.
coinciden, ya que la línea de carga que pasa por el punto crítico produce el mismo corte con la frontera para ambos criterios
debida a que, aunque sean constantes los momentos flectores y torsores transmitidos al eje por los elementos montados sobre él, el giro continuo hace que las tensiones varien en cada bullo.
tanto del valor máximo del esfuerzo como del valor mínimo
Ninguna respuesta es correcta.
disminuye al aumentar la resistencia ultima del material
sumando los esfuerzos alternos corregidos de cada caso de carga. La corrección de cada componente consiste en dividirla por los factores de tamaño y carga correspondientes a la carga que lo produce.
sometida a flexión alterna, la dimensión efectiva es menor que el diámetro de la sección de la pieza
La deflexión del tramo AB es igual a la deflexión del tramo BC
Esa deformación angular debe estar limitada para un correcto funcionamiento del sistema de transmision
el criterio de Soderberg es el más conservador para predecir la resistencia a vida N en materiales dúctiles
Deformación total de 3mm de placas y perno.
Rozamiento y ángulo de hélice.
Ejes biapoyados de mucha distancia entre apoyos
El ramal tenso tiene que estar en la parte superior.
|
