Cables Ethernet T568A y T568B: Conceptos Básicos y Conexiones


Cables Ethernet T568A y T568B: Conceptos Básicos y ConexionesVersion en ligne

Explora los estándares T568A y T568B y su aplicación en conexiones PC a PC.

par Paloma Corzo
1

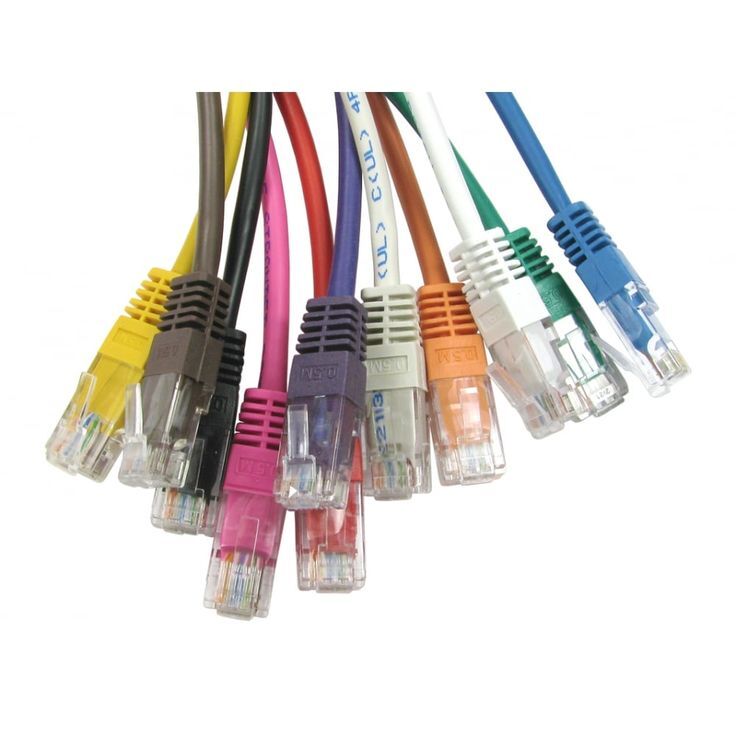

Introducción a los Cables Ethernet

Los cables Ethernet son esenciales para la comunicación en redes de computadoras. Existen diferentes estándares para el cableado, siendo los más comunes T568A y T568B.

2

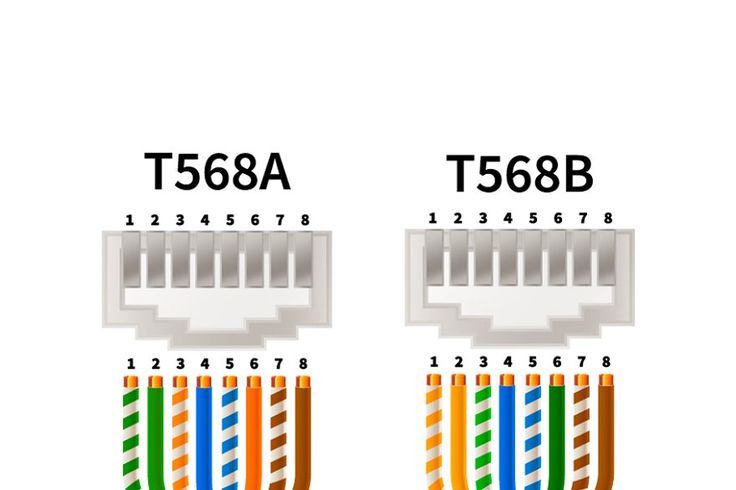

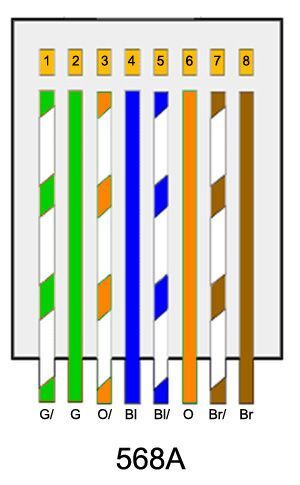

¿Qué es el estándar T568A?

El estándar T568A define una forma específica de cablear los conectores RJ45. Este estándar es recomendado por la ANSI/TIA para instalaciones de red.

  • Pin 1: Blanco/Verde
  • Pin 2: Verde
  • Pin 3: Blanco/Naranja
  • Pin 4: Azul
  • Pin 5: Blanco/Azul
  • Pin 6: Naranja
  • Pin 7: Blanco/Marrón
  • Pin 8: Marrón
3

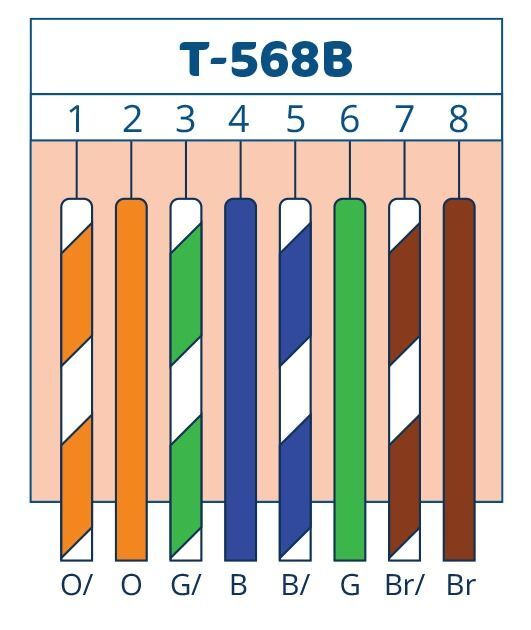

¿Qué es el estándar T568B?

El estándar T568B es otro método de cableado que es ampliamente utilizado, especialmente en instalaciones comerciales. Su configuración es la siguiente:

  • Pin 1: Blanco/Naranja
  • Pin 2: Naranja
  • Pin 3: Blanco/Verde
  • Pin 4: Azul
  • Pin 5: Blanco/Azul
  • Pin 6: Verde
  • Pin 7: Blanco/Marrón
  • Pin 8: Marrón
4

Diferencias entre T568A y T568B

Las diferencias entre los estándares T568A y T568B son principalmente en la disposición de los pares de cables. Sin embargo, ambos estándares son compatibles y pueden ser utilizados en la misma red.

5

¿Cuándo usar T568A o T568B?

La elección entre T568A y T568B puede depender de:

  • Requerimientos del cliente
  • Normativas locales
  • Compatibilidad con instalaciones existentes
6

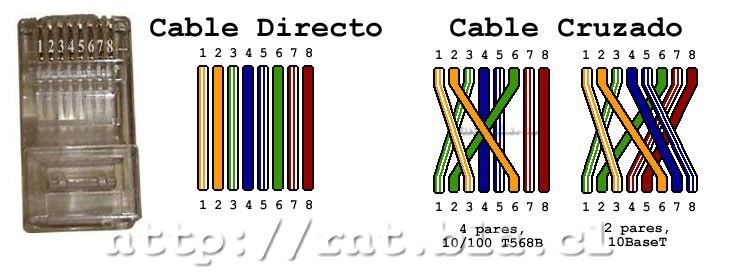

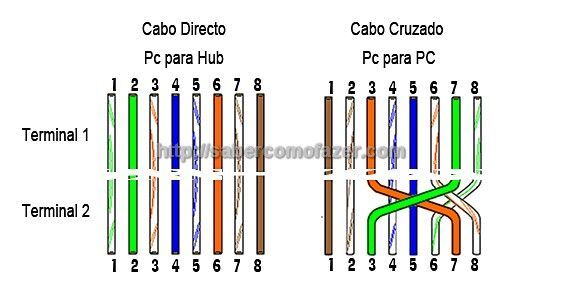

Cable Directo vs. Cable Cruzado

Los cables Ethernet pueden ser directos o cruzados. Un cable directo se utiliza para conectar dispositivos diferentes, como un PC a un switch, mientras que un cable cruzado se usa para conectar dispositivos similares, como PC a PC.

7

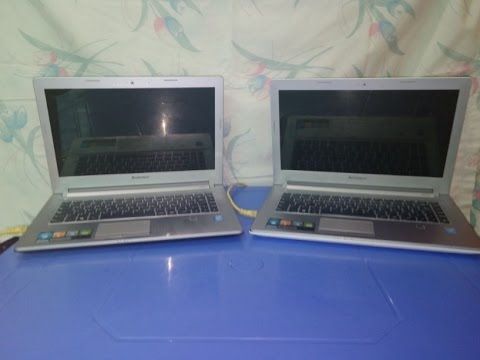

Conexiones PC a PC

Para conectar dos PCs directamente, se recomienda usar un cable cruzado con el siguiente cableado:

  • Un extremo T568A
  • Otro extremo T568B

Esto asegura que los pares de transmisión y recepción estén correctamente alineados.

8

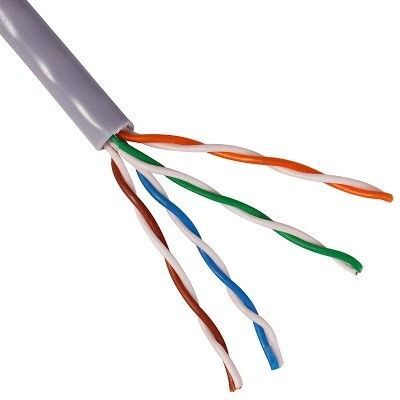

Importancia de los Colores en el Cableado

Los colores de los cables no son solo decorativos; tienen un propósito específico. Cada color representa un par de hilos que se utilizan para transmitir datos:

  • Blanco/Verde y Verde: Par 1
  • Blanco/Naranja y Naranja: Par 2
  • Blanco/Azul y Azul: Par 3
  • Blanco/Marrón y Marrón: Par 4
9

Conclusión

Entender los estándares T568A y T568B, así como la correcta utilización de cables directos y cruzados, es fundamental para establecer redes de comunicación eficientes y efectivas.
