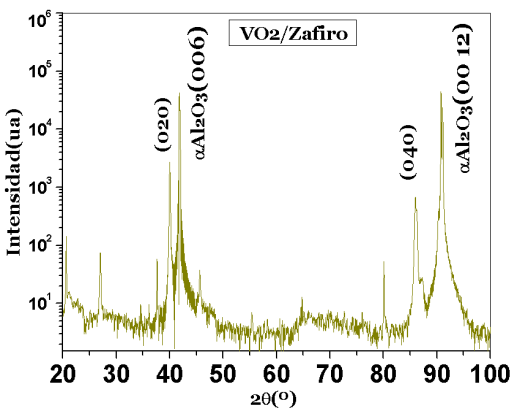

UNIDAD DE DIFRACCIÓNVersion en ligne APOYO PARA EL TEMA DE DRX par Vazquez O. Dagoberto 1 EN EL DIFRACTOGRAMA DE DRX, EL EJE Y CORRESPONDE A: a INTENSIDAD b ENERGÍA c 2 THETA d PLANO (hkl) 2 LA LEY DE BRAGG GARANTIZA QUE SE TENGAN ONDAS CONSTRUCTIVAS, LO QUE PERMITE A LA VEZ QUE EN LA ECUACIÓN PARA EL FACTOR DE ESTRUCTURA SE TENGA UN VALOR: a DIFERENTE DIFERENTE DE CERO b IGUAL A CERO c INFINITO 3 SI LA SUMA DEL CUADRADO DE LOS ÍNDICES (hkl) QUE DEN COMO RESULTADO 7, ENTONCES SE TRATA DE UNA ESTRUCTURA : a BCC b FCC c CS d NINGUNA 4 EN UN DIFRACTOGRAMA DE UNA MUESTRA CON ESTRUCTURA BCC SE APRECIAN 5 REFLEXIONES, LA CUARTA REFLEXIÓN A QUÉ PLANO CORRESPONDE? a (220) b (310) c (111) 5 LOS PLANOS (220), (400), (422), (111), (440) PERTENECEN A UNA ESTRUCTURA TIPO: Escoge una o varias respuestas a DIAMANTE b BCC c FCC 6 PLANOS CUYA SUMATORIA DEL CUADRADO DE SUS ÍNDICES (hkl) DA COMO RESULTADO 25 Respuesta escrita 7 NOMBRE DEL EQUIPO DE DIFRACCIÓN DE RAYOS X: Respuesta escrita 8 NOMBRE DEL GRAFICO QUE SE OBTIENE DEL EQUIPO DE DIFRACCIÓN DE RAYOS X Respuesta escrita 9 ES LA PARTE DEL EQUIPO DONDE SE UBICA EL DETECTOR DE RAYOS X Respuesta escrita 10 LAS MUESTRAS PARA DRX DEBEN TENER: a ACABADO METALOGRÁFICO b RUGOSIDAD 0.7 c RUGOSIDAD 0.5 d SIN PREPARACIÓN Explicación 1 EL DIFRACTOGRAMA ES EL GRÁFICO QUE SE OBTIENE DEL EQUIPO DE DIFRACCIÓN DE RAYOS X 2 EXISTE UNA RELACIÓN ENTRE LEY DE BRAGG-ONDAS CONSTRUCTIVAS-FACTOR DE ESTRUCTURA-DIFRACCIÓN 7 UNA SOLA PALABRA 8 UNA SOLA PALABRA 9 GIRA A DIFERENTES GRADOS
