Esfuerzo y deformación (N2)
1

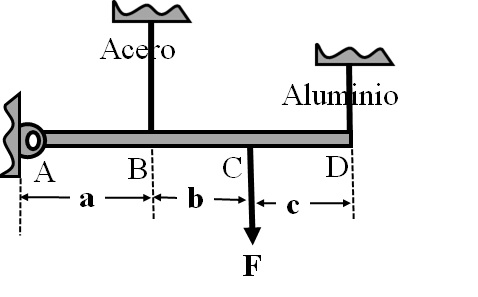

Una viga rígida de masa despreciable está articulado en un extremo y suspendida de dos varillas de acero y aluminio. La viga inicialmente en posición horizontal y en seguida se aplica la carga F= 120 kN, considere: (a= 3m, b= 2m, c= 1m). LAcero = 4m, AAcero = 600mm2, EAcero =200 GPa; LAluminio = 3m, A Aluminio = 900mm2, EAluminio =70 GPa Determinar: La fuerza en el acero y en el aluminio (en kN)
2
Una viga rígida de masa despreciable está articulado en un extremo y suspendida de dos varillas de acero y aluminio. La viga inicialmente en posición horizontal y en seguida se aplica la carga F= 120 kN, considere: (a= 3m, b= 2m, c= 1m). LAcero = 4m, AAcero = 600mm2, EAcero =200 GPa; LAluminio = 3m, A Aluminio = 900mm2, EAluminio =70 GPa Determinar: El esfuerzo en el acero (en MPa)
3
Una viga rígida de masa despreciable está articulado en un extremo y suspendida de dos varillas de acero y aluminio. La viga inicialmente en posición horizontal y en seguida se aplica la carga F= 120 kN, considere: (a= 3m, b= 2m, c= 1m). LAcero = 4m, AAcero = 600mm2, EAcero =200 GPa; LAluminio = 3m, A Aluminio = 900mm2, EAluminio =70 GPa Determinar: El esfuerzo en el aluminio (en MPa)
4
Una viga rígida de masa despreciable está articulado en un extremo y suspendida de dos varillas de acero y aluminio. La viga inicialmente en posición horizontal y en seguida se aplica la carga F= 120 kN, considere: (a= 3m, b= 2m, c= 1m). LAcero = 4m, AAcero = 600mm2, EAcero =200 GPa; LAluminio = 3m, A Aluminio = 900mm2, EAluminio =70 GPa Determinar: La deformación en el acero (en mm)
5
Una viga rígida de masa despreciable está articulado en un extremo y suspendida de dos varillas de acero y aluminio. La viga inicialmente en posición horizontal y en seguida se aplica la carga F= 120 kN, considere: (a= 3m, b= 2m, c= 1m). LAcero = 4m, AAcero = 600mm2, EAcero =200 GPa; LAluminio = 3m, A Aluminio = 900mm2, EAluminio =70 GPa Determinar: La deformación en el aluminio (en mm)
|
