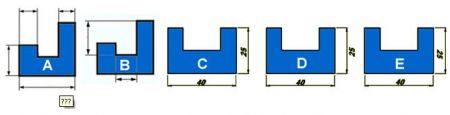

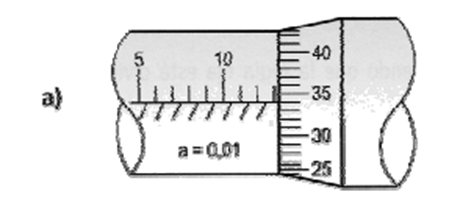

Diseño y Representación gráficaVersion en ligne Elementos de diseño y representación gráfica par Elia Muñoz 1 Para saber si las medidas que tomamos con un instrumento son más o menos exactas hemos de conocer su: a grado de precisión b grado de apreciación c calidad de fabricación 2 ¿Cuál de las siguientes afirmaciones es cierta? a Escala= realidad/dibujo b Escala =dibujo/realidad c Realidad =escala/dibujo 3 ¿Cuál de las siguientes afirmaciones es verdadera? Escoge una o varias respuestas a Todas son falsas b Existen tres tipos de escala, c Existen tres tipos de escala de reducción, ampliación y natural. Normalmente se usan de ampliación y de reducción d Existen tres tipos de escala, de reducción, ampliación y natural. Se usan dependiendo de la proporción entre el objeto y dibujo 4 La altura del Burj Kalifa dibujado es de 165.5 mm. Si se ha usado una escala de 1: 5000 para representarlo, ¿Cuánto mide en la realidad? Expresa el resultado en metros. Respuesta escrita 5 Indica la verdadera. Escoge una o varias respuestas a las líneas de cota deben colocarse a 8 mm de la arista a la que corresponda, sin alinearse b las cifras de cota deben colocarse lo más alejadas posible de la figura c hay que evitar que se crucen las líneas auxiliares de cota. d las líneas auxiliares de cota deben cruzarse a 8 mm de la figura. 6 Indica la respuesta correcta: La perspectiva isométrica es ... a Aquella en que los ejes pueden tomar cualquier ángulo b Aquella en que todas las rectas paralelas fugan a un punto llamado foco formando un cono. c Aquella en que dos de los ejes forman 90º y el tercero puede formar cualquier ángulo, utilizando un coeficiente de reducción en este tercer eje d Aquella en que los tres ejes forman 120º entre ellos. 7 La escala E 1:200 es de: a Igualdad b Ampliación c Reducción 8 Las cifras de cota que no tienen unidades deben interpretarse en a Milímetros b Metros c Centímetros 9 ¿Cuáles de los siguientes tipos de dibujos debe incluir la información suficiente como para poder ser construido? Escoge una o varias respuestas a Dibujo delineado b Boceto c Plano d Croquis 10 Indica la apreciación y medida que se está realizando con el calibre Apreciación------ Medida-------- Respuesta escrita 11 Indica cuál de estas figuras es correcta, seleccione una o más de una Respuesta escrita 12 ¿Cuál de los siguientes lápices es el más adecuado para un boceto? Escoge una o varias respuestas a HB b 2H c 4B d B 13 En relación con las vistas, selecciona una: a Las vistas más importantes son alzado, planta y perfil derecho b El alzado es la vista más importante, pero lo más habitual es dibujar las seis en cualquier orden 14 La perspectiva cónica es: a Aquella en que los tres ejes forman 120º entre ellos b Aquella en que dos de los ejes forman 90º c Aquella en que dos de los ejes forman 90º y el tercero puede formar cualquier ángulo. Utilizando un coeficiente de reducción en este tercer eje 15 La perspectiva caballera es: a Los ejes X e Y forman 90º y el tercero suele ser de 135º b Los tres ejes X,Y,Z forman 120º c Los tres ejes pueden formar cualquier ángulo entre sí, siempre y cuando no sea el mismo. d Los ejes Y,Z, forman 90º y el eje z forma 120º 16 Hemos medido un plano de un campo de fútbol con una regla, sabiendo que el lado mayor de mide 110m y que en el plano está representado por una línea de 22cm ¿qué escala se ha utilizado? a Natural b Reducción c Ampliación 17 El calibre o pie de rey permite: a Medir interiores y profundidades b Medir exteriores en interiores c Medir exteriores, interiores y profundidades 18 ¿Cuántas hojas DIN A3 puedo obtener a partir de un DIN A1? Respuesta escrita 19 señala la respuesta verdadera a para pasar 1 km a cm hay que dividir tres veces por diez b para pasar 1 km a cm hay que multiplicar cinco veces por diez c para pasar 1 km a cm hay que dividir cuatro veces por die d para pasar 1 km a cm hay que multiplicar tres veces por diez 20 El micrómetro tiene: a una graduación en medios milímetros y otra graduación en 50 partes que pueden apreciar hasta 0.01 mm. b tres graduaciones una en mm, otra en medios mm y una en 10 partes (giratoria) c la graduación longitudinal y otra en el tambor d la graduación longitudinal y otra en el tambor una graduación en medios mm y otra graduación en 50 partes que permite apreciar hasta 0.01 mm 21 La escala 3:1 es una escala de: a Ampliación b Reducción c Natural 22 En tecnología normalmente realizamos dibujos a mano alzada, bocetos, croquis y para ello empleamos lapiceros a Blandos (H) para que se marque más b Duros (H) para que se marque un trazado muy fino c Extra duros d Medios (HB) para un trazado medio y fácil de borrar y rectificar 23 ¿Qué medida está indicando el aparato de medida de la figura? Respuesta escrita 24 ¿Cuántos grados medirá el ángulo de la figura? Respuesta escrita 25 Las líneas de cota: Escoge una o varias respuestas a Indican el principio y el fin de una cota y sobresalen dos mm b Son paralelas a las aristas que se quieren acotar y se colocan a 8 mm de la figura. c Son trazados auxiliares que sirven para indicar las medidas de un objeto d Son los finales en forma de flecha 26 Indica la medida que está realizando el micrómetro en este caso Respuesta escrita 27 ¿Cuál de estos dibujos debe incluir la información suficiente como para poder ser construido? a Dibujo técnico b Croquis c Boceto 28 Indica cual o cuales de las siguientes figuras están bien acotadas a A b B Explicación 1 BIEN 2 EXACTO 3 BIEN 4 EXACTO 5 Eso es 6 correcto 7 Eso es 8 BIEN 9 EXACTO 10 EXACTO 11 Eso es 12 BIEN 14 CORRECTO 16 BIEN 17 EXACTO 21 Eso es 24 EXACTO 26 BIEN 27 Eso es 28 CORRECTO
