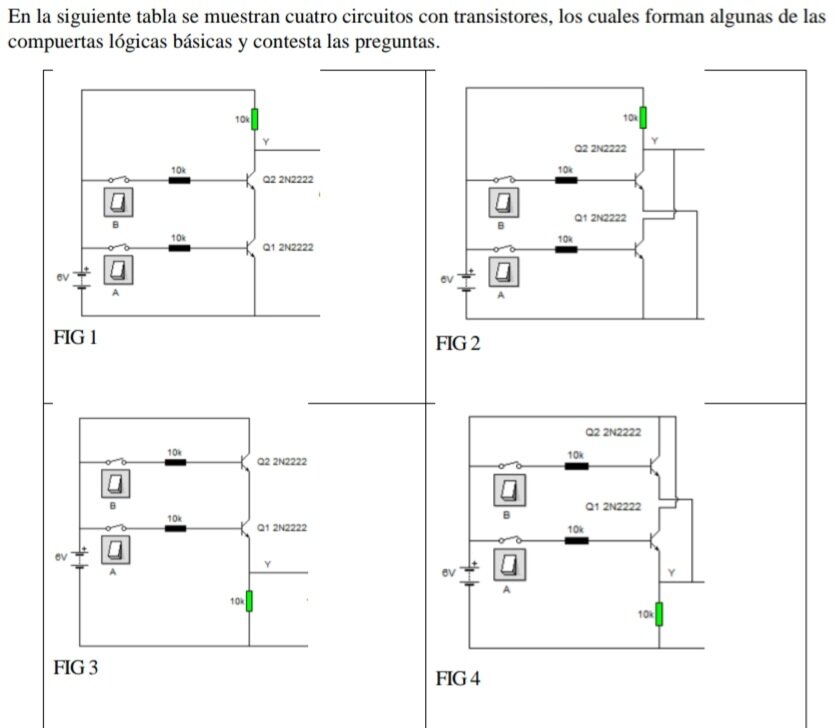

Examen de moduloVersion en ligne Contesta las preguntas correctamente par Formulario modulo 1 Examina los circuitos mostrados en la tabla e identifica al circuito que funciona como la compuerta OR a FIG 1 b FIG 2 c FIG 3 d FIG 4 2 Identifica a dos de los circuitos que mantienen un nivel alto ala salida,y sino se oprime ningún interruptor a FIG 1 Y FIG 2 b FIG 1 Y FIG 3 c FIG 2 Y FIG 3 d FIG 3 Y FIG 4 3 De los circuitos mostrados en la tabla, identifica la compuerta AND a FIG 1 b FIG 2 c FIG 3 d FIG 4 4 Analiza los circuitos mostrados en la tabla y reconoce el que funciona como compuerta NOR a FIG 1 b FIG 2 c FIG 3 d FIG 4 5 Distingue el circuito qué funciona como la compuerta NAND a FIG 1 b FIG 2 c FIG 3 d FIG 4 6 Identifica la parte del vernier seleccionado a Cursor b Varilla de profundidad c Escala de vernier en milimetros d Escala principal en pulgadas 7 Identifica la parte del vernier a Varilla de profundidad b Cursor c Perno o Tornillo d Escala principal en milímetros
