Diodos y transistoresVersion en ligne

Tecnología 3ºB

par Carmen Lara Díaz
1

Diodos

DIODOS

Un diodo es un componente electrónico, formado por la unión de un material semiconductor tipo P (ánodo), por ejemplo, el boro; y otro tipo N (cátodo), por ejemplo, el arsénico.
Estos diodos también se conocen como rectificadores, ya que sirven para cambiar la corriente alterna (CA) en corriente continua (CC).
Existen tres tipos:
  • Diodo rectificador
  • Diodo LED
  • Diodo Zener

2

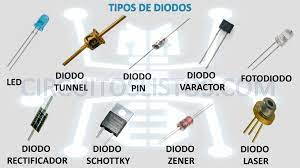

Tipos de diodos

Tipos de diodos:

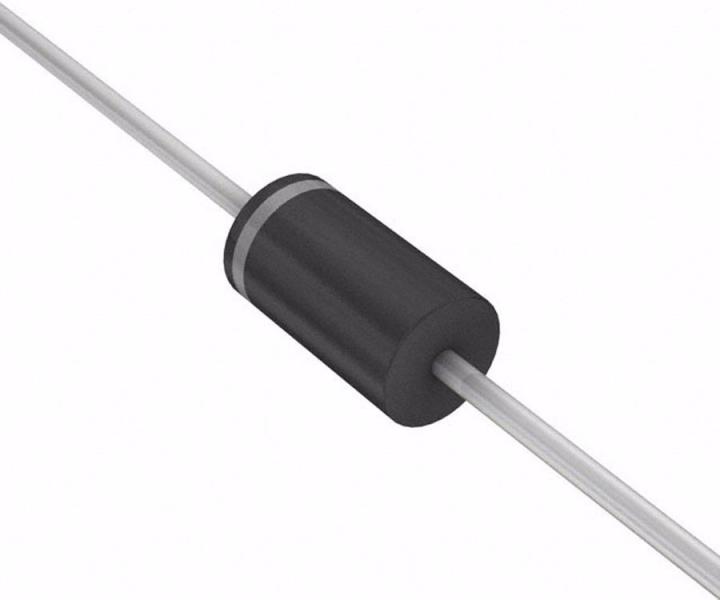

Ø  Diodo rectificador: El diodo rectificador es un dispositivo semiconductor que se utiliza para convertir la corriente alterna en corriente continua. Solo dejar pasar la corriente en un sentido.
Ø  Diodo LED (light emitting diode): Un diodo Led es un diodo que además de permitir el paso de la corriente solo en un sentido, en el sentido en el que la corriente pasa por el diodo, este emite luz. Cuando se conecta un diodo en el sentido que permite el paso de la corriente se dice que está polarizado directamente.
Ø  Diodo Zener: diodo diseñado para trabajar en polarización inversa (tensiones inversas aplicadas). Se utiliza en circuitos estabilizadores de tensión.

3

transistores

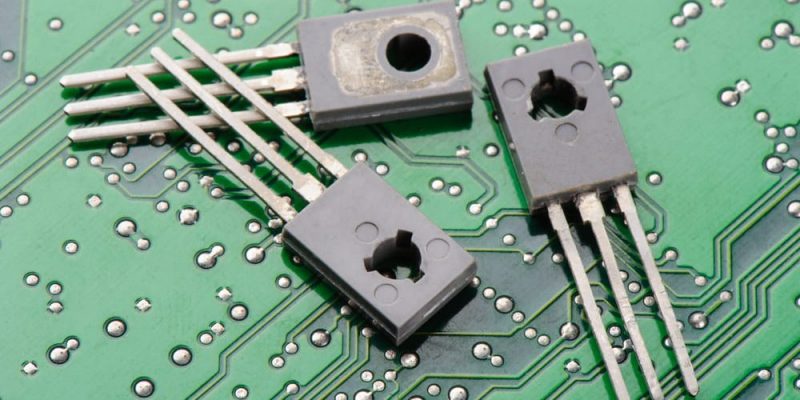

TRANSISTORES

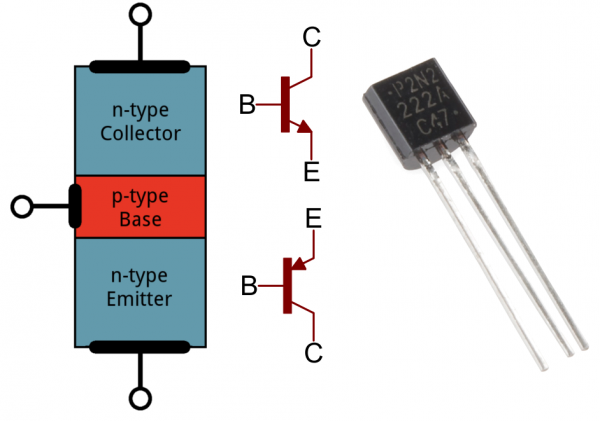

Un transistor bipolar es un componente activo, formado por tres cristales semiconductores colocados, formando dos uniones PN opuestas. El cristal central es mucho más delgado que los otros.
El tipo de cristal semiconductor y su orden de colocación origina dos tipos de transistores: PNP o NPN. El cristal de la izquierda se denomina emisor, el cristal central se denomina base y el cristal de la derecha, colector.

4

transistores

Sea un transistor tipo NPN conectado a dos baterías. El circuito posee también dos interruptores S1 y S2 para controlar el suministro de energía. El transistor puede considerarse como dos diodos simples en serie y opuestos entre sí. Al actuar sobre los interruptores, pueden producirse tres casos.
S1 cerrado y S2 abierto: al cerrar S1, aparece una corriente, denominada de emisor, IE en la malla izquierda del circuito. Lo hace debido a que el diodo de la izquierda está polarizado directamente. En la segunda unión PN no ocurre nada porque está desconectada (S2 está abierto)
S1 abierto y S2 cerrado: en la malla izquierda no hay corriente porque S1 está abierto. En la malla derecha tampoco porque el diodo está polarizado inversamente.
S1 cerrado y S2 cerrado: por la malla izquierda circula IE, aunque la unión base-colector está polarizada inversamente, aparece una corriente en la segunda malla, IC. Por la rama de la base circula la corriente de base IB. Los electrones atraviesan los tres cristales del emisor al colector.
